Український піролізний (газогенераторний) котел FOCUS 120 кВт на твердому паливі має всі необхідні переваги, щоб отримувати тепло без газу в автоматичному режимі, використовуючи принцип піролізу (газогенерації) твердого палива. Ця модель призначена для напівпромислового використання в котельнях аграрних і промислових підприємств, що забезпечують обігрів будівель і споруд за низькою вартістю.

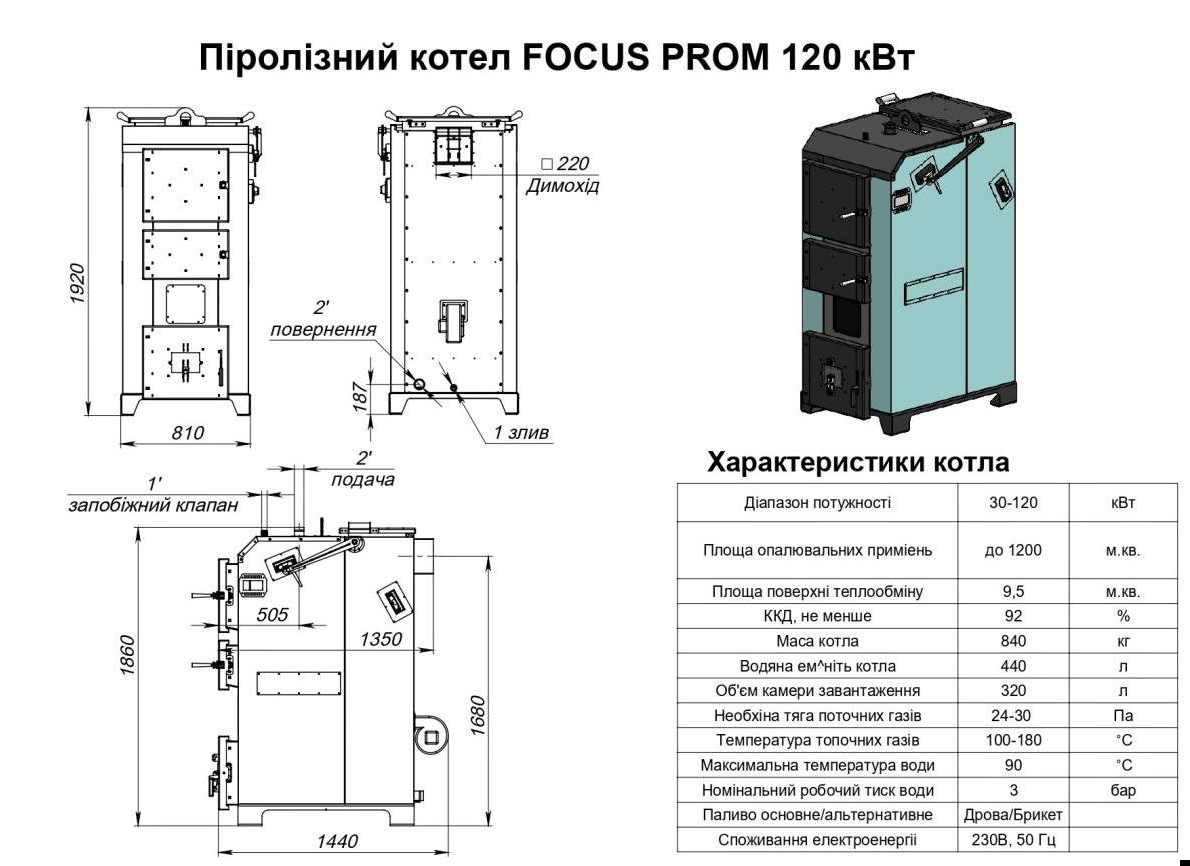

Пристрій піролізного котла FOCUS 120
Дверцята завантаження палива
Дверцята очищення форсунки камери газифікації
Дверцята зольника
Сенсорна панель керування
Люк очищення теплообмінника
Вичаг перемикання газифікації / розпалювання
Патрубки подачі теплоносія в систему
Патрубки обороту теплоносія з системи
Патрубок зливу теплоносія з котла
Вентилятор подачі повітря в камеру згоряння
Блок автоматики для підключення насосів тощо.
Патрубок димоходу
Патрубок групи безпеки котла
Люки для обслуговування повітропроводів камери газифікації
БЛОК КЕРУВАННЯ КОТЛОМ
У ролі блока керування котлом використано інноваційний контролер із гнучкими налаштуваннями та великою кількістю функцій для забезпечення потреб вимогливих, сучасних користувачів - ecoMAX 260 TOUCH.
Мікроконтролерний блок призначений для керування роботою котла з вентилятором. Блок стабілізує температуру котла плавно керуючи обертанням вентилятора і вимикаючи вентилятор за потреби.
Також повністю контролюється процес розпалювання і спалювання палива в котлах з нагнітальним вентилятором і температурою котла, перегрівання котла і контроль температури димоходів, блок контролює контури обігріву і бойлер ГВП, захищає виділені контури від перегріву.
Принцип роботи піролізного котла FOCUS
Котел призначено як спеціалізоване рішення для автоматизованого управління спалювання твердого палива, котел обладнано газощільними дверцятами, для безпечної роботи в режимі газогенерації твердого палива. Блок керування має відповідні налаштування та алгоритми роботи в цих режимах.
Принцип роботи котла заснований на спалюванні твердого палива в режимі газогенерації, коли тільки нижня частина палива бере участь у термічному розкладанні. Під час роботи на твердому паливі після його розпалювання відбувається процес піролізного розкладання біомаси з виділенням піролізного (генераторного) газу, який, змішуючись із відповідною кількістю кисню повітря в спеціалізованих умовах форсунки, утворює реакцію окислення з наявністю полум'я, що супроводжується виділенням тепла, яке потрапляє до теплообмінника і нагріває теплоносій. У звичайних засобах спалювання палива для повноцінного спалювання піролізного газу управління котлом здійснюється автоматично за допомогою блоку управління ecoMAX260 TOUCH, що стежить за температурою теплоносія на виході з котла, і відповідно регулює додавання повітря в топку.
Димові гази з камери згоряння, пройшовши через теплообмінник, залишають свою теплову енергію і виходять до димоходу.
Для захисту котла і системи опалення від збільшення максимального тиску, а також для видалення повітря на котел слід встановлювати групу захисту (до комплекту постачання не входить).
Крім того, піролізний (газогенераторний) котел FOCUS має спеціальну конструкцію камери згоряння, де горіння йде згори донизу, по суті нижнього горіння, що дає змогу довантажувати паливо, не зупиняючи котел для нової закладки (яка у класичних котлах димить та не горить, доки не прогріється на весь об'єм закладки).
Розвинена конвективна частина теплообмінника розрахована на зняття великої кількості тепла зі швидко рухомих димоходів від високотемпературного факела, викидаючи на вулицю тільки необхідне тепло для захисту димоходу від конденсації в сильну заметіль, підвищуючи ефективність обладнання.
Піролізний котел 120 кВт FOCUS на твердому паливі може працювати на гранулі, виготовленій домашнім і кустарним чином, на кусковому паливі, газовому вугіллі (яке практично не горить у класичних котлах), різному брикеті, будівельному паливному відході. У цьому разі вартість опалення автономних господарств знижується до мінімуму за рівня комфорту, порівнянного з газовим опаленням.
Особливості піролізного котла FOCUS 120
Пропонований генераторний котел FOCUS має низку чудових якостей і переваг, які не мають аналогів у інших виробників:
подача повітря вентилятора, керована контролером ecoMAX 260 sensor;
контролер керує вентилятором камери газифікації, котельним насосом і насосом нагріву ГВП;
є 3 датчики температури (котла, ГВП, димоходів), вхід термостата безпеки STB, вхід датчика термостата приміщення.
живлення 220-230 В;
котел виготовлений зі сталі 09Г2С із цільних елементів для складання за модульним принципом - мінімізації зварювання;
дверця термоізольовані та не піддаються термічній деформації при максимальних показниках роботи;
група безпеки до комплекту не входить (можна придбати окремо);
котел піролізний FOCUS встановлюється в окремому приміщенні котельні;
Котел піролізний FOCUS встановлюється в котельні.
.
