Пеллетный котел 60 кВт FOCUS, диапазон мощности (10-65 кВт) золоудаление

Автоматизированный пеллетный котел 60 кВт FOCUS  с встроенной промышленной пеллетной горелкой, встроенная система шнекового золоудаления с откатным контейнером сбора золы

Автоматизированный пеллетный котел FOCUS рассчитан на бескомпромиссную работу в комплексе единого блока. Основной акцент при разработке и производстве котла был сделан на эффективность теплосъёма именно при работе с факельной пеллетной горелкой на высокозольной (агро) пеллете. Прежде всего, как на основе экономической целесообразности покупки и окупаемости оборудования при уменьшении ручного труда по очистке котла от золы и налёта за счёт установленной системы шнекового золоудаления, что дает возможность увеличить периоды между очистками, удалением золы в откатной контейнер.

Основные преимущества :

— Максимальный зольник для работы на высокозольном топливе;

— Встроенная система шнекового золоудаления из зольника котла;

— Встроенный откатной контейнер для сбора и выноса золы;

— Встроенная система шнекового золоудаления из подколосникового пространства горелки в зольник котла;

— Очистка пеллетной горелки осуществляется в зольник котла, и через систему шнекового золоудаления во внешний контейнер;

— Гибридная структура теплообменной части котла, учитывающая инфракрасное излучение факела горелки:

— Участок снятия первичного теплового напряжения факела (нет участка точечного воздействия факела на конструктив теплообменника) – выполняет параллельно роль осаждения тяжелых частиц летучей составляющей факела, работающий как зольный фильтр;

— Максимально развита конвективная часть теплообменника в комплексе с высокоэффективным горизонтальным теплообменником;

— Продуманное удобное обслуживание теплообменника (широкий люк, горизонтальная очистка, зольная камера перед дымоходом);

— Зольник котла высокой емкости рассчитан для работы в промышленных условиях. При правильном подборе оборудования, даже на высокозольной пеллете;

— Расположение пеллетной горелки на дверце котла в подвесном варианте, усиленные петли дверцы;

— Котел дополнительно ( по желанию заказчика)  комплектуется готовой обвязкой из трехходовым или четерехходовым клапаном с насосами IMP Pumps. Что в комплексе с управляющей автоматикой дает защиту от холодной обратки из системы отопления и отсутствие конденсации в котле. Это в свою очередь на 30% увеличивает КПД в сравнении с аналогичным котлом без защиты обратки и на холодной системе (когда обратка ниже 40*С). Отсутствует необходимость подбора смесительного оборудования и согласование с автоматикой котла;

— Для удобства и быстроты монтажа – котел оборудован системой быстрых соединений Victaulic (Виктолические соединения, они же Грувлок). Для оперативной работы, гарантированно качественного соединения (не требует симметричной затяжки как фланцевое соединение, не требуется проведение сварочных работ на месте монтажа), допускает небольшие перекосы при монтаже ( до 2-3*) что дает свободу монтажнику в случае отклонений помещения от проектных размеров. В комплекте с котлом идут муфты и отводы под приварку или резьбовое соединение (указывается при заказе).

— Котел и система соединений расчитаны для сборки котельной по типу каскада, когда изначально не требуется вся мощность (например при строительстве крупного обьекта), так и при возникновении потребности в увеличении проектной мощности – безболезненно добавляется несколько котлов суммарной мощностью до 2.2-2.5МВт. При этом наличие трехходовых клапанов на каждом котле и гидрострелки в системе отопления – отключает неработающий котел от протока, не ограничивая проток системы и не охлаждая теплоноситель через теплообменник неработающего котла.

— Материал котла – конструкционная сталь 09Г2С. Толщина стенок теплообменной части (топка и первичный теплообменник, лудки) – 6мм. Толщина внешней оболочки водяной рубашки котла – 4мм.

— Теплоизоляция – базальтовая минеральная вата толщиной 50мм.

— Кожух котла – нержавеющая шлифованная сталь AISI201

— Регулируемые петли и замки для точной настройки плотного прилегания двери зольника и теплообменника к проему.

— Возможность изменения стороны открытия дверей.

— Съёмный откатной контейнер системы шнекового золоудаления котла.

— Автоматическая очистка горелки в общую систему золоудаления котла;

— Гибридный теплообменник из пластинчатого и жаротрубного. Где пластинчатый ход снимает напряжение факела и осаждает основную массу тяжелых частиц что особенно актуально на работе с высокозольной или агро пеллетой.

— Максимально развитая конвективная жаротрубная часть теплообменника реально соответствующая теплообмену.

— Большая дверь для удобного доступа и полной очистки поверхностей теплообменника.

Пеллетная горелка ТМ"ФОКУС" установленная в данный комплект будет работать как на чистой, древесной пеллете, так и на агропеллете с зольностью до 10% (пеллета из семечки, кукурузы, гречки, риса, мебельная, солома).

Встроенная пеллетная горелка ТМ «FOCUS», входящая в данный комплект оборудования, будет работать как на чистой, древесной пеллете, так и на агропеллете с зольностью до 10%. При этом может использоваться топливная гранула из отходов подсолнечника, кукурузы, гречки, риса, мебельных отходов и соломы без ограничений.

Пеллетный котел FOCUS 60 является оптимальным решением для домохозяйств и небольших магазинов, а также удалённых объектов.

Преимущества встроеной горелки:

• автоматический розжиг (установлены японские керамические свечи для бесконтактного воздушного розжига пеллет);
• подвижный моноколосник. Используется для ворошения горящего топлива с последующим выталкиванием высокозольного остатка в зольник котла;
• шнек подачи топлива в камеру сгорания горелки;
• встроенный датчик температуры шнека горелки (безопасность, автоматика отключит подачу топлива с передачей сигнала аварии);
• встроенный датчик пламени инфракрасного диапазона, для фиксации и контроля уровня излучения пламени (безопасность, автоматика фиксирует наличие и отсутствие пламени, используя при этом соответствующие поведенческие сценарии);
• подобранные пропорции первичного и вторичного воздуха, для правильной организации сжигания топлива;
• высоконадежный привод швейцарской фирмы «Belimo» с защитой от заклинивания – двигает колосниковую пластину;
• сопло камеры сгорания с воздушной продувкой (только для моделей 120-150кВт) выполняет функции охлаждения сопла и одновременного подогрева вторичного воздуха. Повышает КПД выработки тепла горелкой, за счет дожига газов на выходе из сопла;
• на моделях от 17кВт до 150кВт сопло выполнено из хромистого сплава.

Все модели факельных горелок имеют «разрыв» линии подачи топлива, обеспечивая безопасность эксплуатации оборудования. С помощью контроллера можно легко настраивать работу оборудования.

Функции и комплектация

Функционал пеллетного котла 60 кВт FOCUS  (10-65 кВт):

• регулировка мощности в пределах 10кВт – 65кВт;
• 5 базовых уровней безопасности;
• автоматическая работа: розжиг, тушение, авто-очистка в режиме работы, очистка от основной золы при гашении;
• автоматическое шнековое золоудаление во внешний контейнер золоприёмник;
• автоматическая очистка горелки в общую систему золоудаления котла;
• керамическая свеча розжига, дублирование свечей розжига;
• низкое энергопотребление (800 Вт);
• PID-регулирование (возможность точного регулирования горелкой с помощью аналогового управляющего сигнала, в том числе, в рамках технологии «умный дом»);
• подвижный, съёмный моно-колосник из хромистого сплава для механической очистки горелки;
• управление насосами (горячая водоподготовка и отопление);
• работа с комнатным термостатом и интернет-модулем;
• работа с погодным регулированием;
• встроенный зольный фильтр.

Пеллетный котел соответствует ГОСТ32452-2013 (EN 15270:2007). Предоставляется гарантия 12 месяцев.

Комплект поставки:

• Пеллетный котёл 60кВт в сборе с горелкой, система шнекового золоудаления;
• откатной контейнер сбора золы — комплект;
• интернет-модуль EcoNet;
• датчик погоды;
• датчик температуры дым газов;
• датчик температуры обратки котла;
• подающий шнековый транспортер – 2 м;
• гофрированная труба ПВХ – 1 м;
• контроллер по управлению пеллетной горелкой;
• документация.

Оборудование для пеллетных котельных

Устройства и модули, повышающие уровень автономности системы отопления:

• комплекты обвязки с трехходовым или четырехходовым клапаном интегрированные в систему управления котла;
• бункеры для хранения и подачи пеллеты;
• комнатный сенсорный регулятор EcoSter;
• дополнительные датчики температуры.

Проконсультируйтесь по особенностям развертывания отопительных контуров и подключения у наших специалистов.

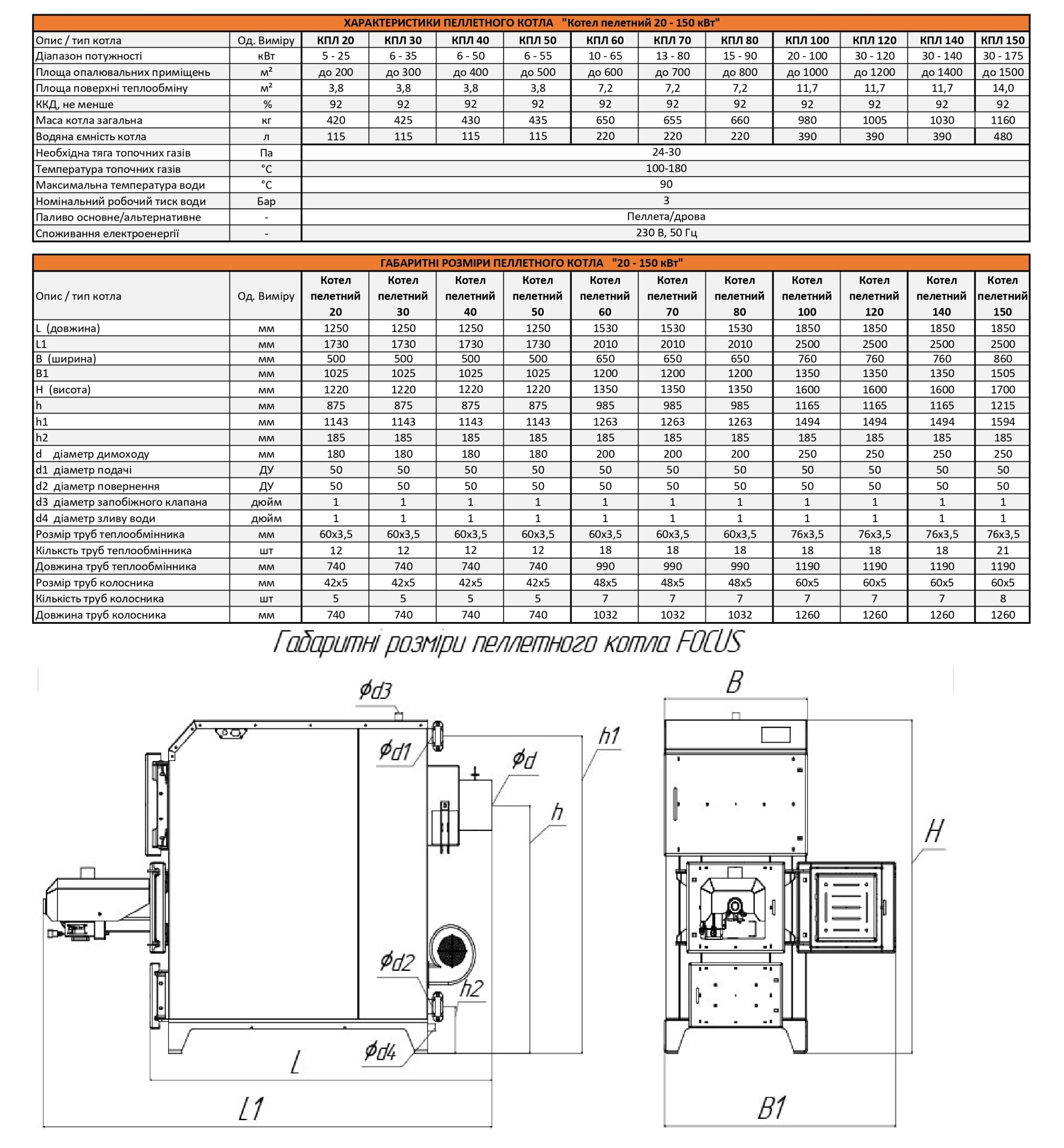

Габариты

Указаны в каждой позиции отдельно.

Диаметр дымохода

220 мм

Требования к помещению котельной

При проектировании необходимо придерживаться требований:

• МДНАОП 0.001.26-96;
• ДБН В.2.5-ХХ: 20ХХ;
• СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование»;
• СНиП II-35-76 «Котельные установки».
