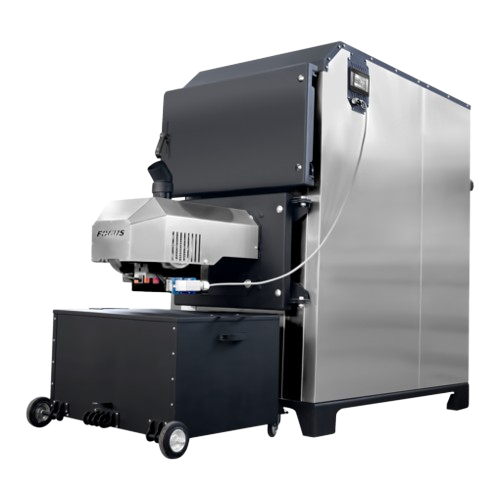

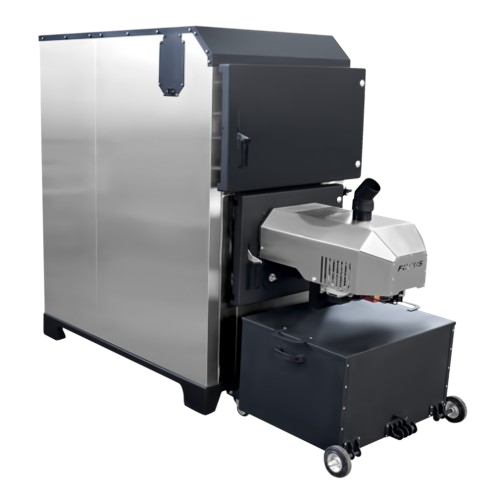

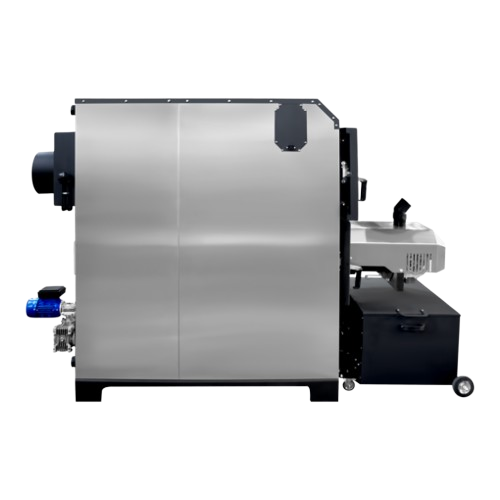

Автоматизований пеллетний котел 80 кВт FOCUS із вбудованим промисловим пеллетним пальником, вбудована система шнекового попелу видалення з відкатним контейнером збору золи
Автоматизований котел FOCUS розрахований на безкомпромісну роботу в комплексі єдиного блоку. Основний акцент при розробці та виробництві котла був зроблений на ефективність теплознімання саме при роботі з факельною пелетним пальником на високозольному (агро) пелеті. Насамперед, як на основі економічної доцільності купівлі та окупності обладнання при зменшенні ручної праці з очищення котла від золи та нальоту за рахунок встановленої системи шнекового позоловидалення, що дає змогу збільшити періоди між очищеннями, видаленням золи у відкатний контейнер.
Основні переваги :
- Максимальний зольник для роботи на високозольному паливі;

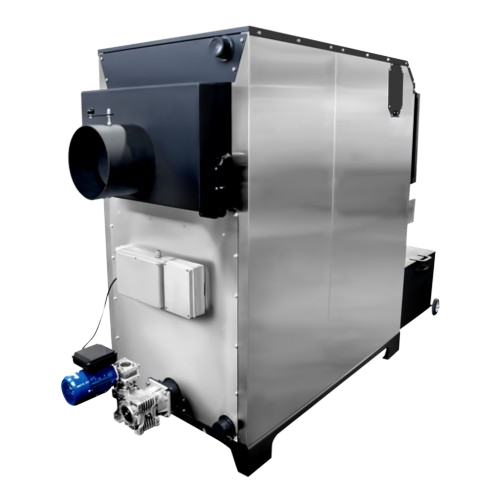

- Вбудована система шнекового золовидалення із зольника котла;
- Вбудований відкатний контейнер для збору та винесення золи;
- Вбудована система шнекового золовилучення з підколосникового простору пальника в зольник котла;
- Очищення пелетного пальника здійснюється в зольник котла, та через систему шнекового золовидалення у зовнішній контейнер;

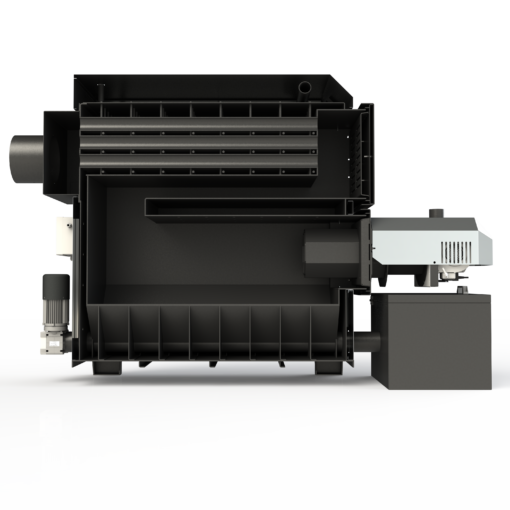

- Гібридна структура теплообмінної частини котла, що враховує інфрачервоне випромінювання факела пальника:
— Ділянка зняття первинної теплової напруги факела (немає ділянки точкового впливу факела на конструктив теплообмінника) – виконує паралельно роль осадження важких частинок летючої складової факела, працюючий як зольний фільтр;
— Максимально розвинена конвективна частина теплообмінника у комплексі з високоефективним горизонтальним теплообмінником;
— Продумане зручне обслуговування теплообмінника (широкий люк, горизонтальне очищення, зольна камера перед димарем);
— Зольник котла високої ємності розрахований для роботи у промислових умовах. При правильному доборі обладнання навіть на високозольному пелеті;

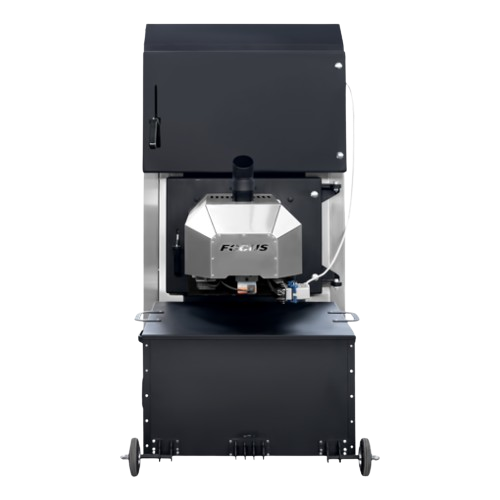

— Розташування пелетного пальника на дверцятах котла у підвісному варіанті, посилені петлі дверцят;
— Котел додатково (за бажанням замовника) комплектується готовою обв'язкою із триходовим або чотириходовим клапаном із насосами IMP Pumps. Що в комплексі з автоматикою, що управляє, дає захист від холодної обратки з системи опалення і відсутність конденсації в котлі. Це своє чергу на 30% збільшує ККД проти аналогічним котлом без захисту обратки і холодної системі (коли обратка нижче 40*С). Відсутня необхідність підбору змішувального обладнання та узгодження з автоматикою котла;
— Для зручності та швидкості монтажу – котел обладнаний системою швидких з'єднань Victaulic (Віктолічні з'єднання, вони ж Грувлок). Для оперативної роботи, гарантовано якісного з'єднання (не вимагає симетричної затяжки як фланцеве з'єднання, не потрібно проведення зварювальних робіт на місці монтажу), допускає невеликі перекоси при монтажі (до 2-3*), що дає свободу монтажнику у разі відхилень приміщення від проектних розмірів. У комплекті з котлом йдуть муфти та відводи під приварювання або різьбове з'єднання (зазначається при замовленні).
— Котел і система з'єднань розраховані для складання котельні за типом каскаду, коли спочатку не потрібна вся потужність (наприклад, при будівництві великого об'єкта), так і при виникненні потреби у збільшенні проектної потужності – безболісно додається кілька котлів сумарною потужністю до 2.2-2.5МВт. При цьому наявність триходових клапанів на кожному котлі та гідрострілки в системі опалення – відключає непрацюючий котел від протоки, не обмежуючи протоку системи та не охолоджуючи теплоносій через теплообмінник котла, що не працює.
- Матеріал котла - конструкційна сталь 09Г2С. Товщина стінок теплообмінної частини (топка та первинний теплообмінник, лудки) – 6мм. Товщина зовнішньої оболонки водяної сорочки котла – 4мм.
- Теплоізоляція - базальтова мінеральна вата завтовшки 50мм.
- Кожух котла - нержавіюча шліфована сталь AISI201
— Регульовані петлі та замки для точного налаштування щільного прилягання дверей зольника та теплообмінника до отвору.
- Можливість зміни сторони відкриття дверей.

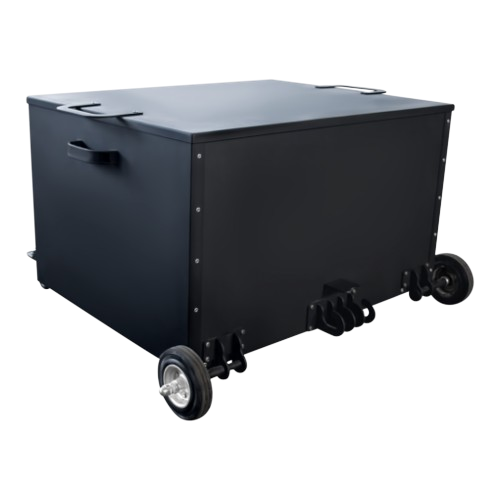

- Знімний відкатний контейнер системи шнекового золовилучення котла.
- Автоматичне очищення пальника у загальну систему золовидалення котла;

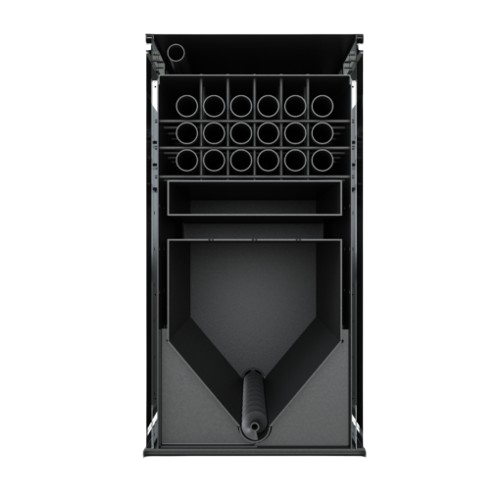

- Гібридний теплообмінник із пластинчастого та жаротрубного. Де пластинчастий хід знімає напругу смолоскипа і тримає в облозі основну масу важких частинок що особливо актуально на роботі з високозольною або агро пелетою.
— Максимально розвинена конвективна жаротрубна частина теплообмінника, що реально відповідає теплообміну.
— Великі двері для зручного доступу та повного очищення поверхонь теплообмінника.
Пеллетний пальник ТМ "FOCUS" встановлена в даний комплект працюватиме як на чистому, деревному пелеті, так і на агропелеті із зольністю до 10% (пелети з насіння, кукурудзи, гречки, рису, меблеву, солому).
Вбудований пелетний пальник ТМ «FOCUS», що входить в даний комплект обладнання, працюватиме як на чистому, деревному пелеті, так і на агропелеті із зольністю до 10%. При цьому може використовуватися паливна гранула із відходів соняшника, кукурудзи, гречки, рису, меблевих відходів та соломи без обмежень.
Пелетний котел FOCUS 60 є оптимальним рішенням для домогосподарств та невеликих магазинів, а також віддалених об'єктів.
Переваги вбудованого пальника:
- автоматичний розпал (встановлені японські керамічні свічки для безконтактного повітряного розпалювання пелет);
- рухливий моноколосник. Використовується для ворошіння палаючого палива з подальшим виштовхуванням високозольного залишку в зольник котлу;
- шнек подачі палива у камеру згоряння пальники;
- вбудований датчик температури шнека пальника (безпека, автоматика відключить подачу палива з передачею сигналу аварії);
- вбудований датчик полум'я інфрачервоного діапазону, для фіксації та контролю рівня випромінювання полум'я (безпека, автоматика фіксує наявність та відсутність полум'я, використовуючи при цьому відповідні поведінкові сценарії);
- підібрані пропорції первинного та вторинного повітря, для правильної організації спалювання палива;
- високонадійний привід швейцарської фірми «Belimo» з захистом від заклинювання - рухає колосникову пластину;
- сопло камери згоряння з повітряним продуванням (тільки для моделей 120-150кВт) виконує функції охолодження сопла та одночасного підігріву вторинного повітря. Підвищує ККД вироблення тепла пальником за рахунок допалу газів на виході з сопла;
- на моделях від 17кВт до 150кВт сопло виконано із хромистого сплаву.
Всі моделі факельних пальників мають «розрив» лінії подачі палива, забезпечуючи безпеку експлуатації обладнання. За допомогою контролера можна легко налаштовувати роботу обладнання.
Функції та комплектація
Функціонал пелетного казана 80 кВт FOCUS (15-90 кВт):
- регулювання потужності не більше 15 кВт – 90кВт;
- 5 базових рівнів безпеки;
- автоматична робота: розпалювання, гасіння, авто-очищення в режимі роботи, очищення від основної золи під час гасіння;
- автоматичне шнекове видалення золу у зовнішній контейнер золоприймач;
- автоматичне очищення пальника у загальну систему золовидалення котла;
- керамічна свічка розпалювання, дублювання свічок розпалювання;
- низьке енергоспоживання (800 Вт);
- PID-регулювання (можливість точного регулювання пальником за допомогою аналогового сигналу, що управляє, в тому числі, в рамках технології «розумний дім»);
- рухомий, знімний моноколосник з хромистого сплаву для механічного очищення пальника;
- управління насосами (горяча водопідготовка та опалення);
- робота з кімнатним термостатом та інтернет-модулем;
- робота з погодним регулюванням;
- вбудований зольний фільтр.
Пелетний котел відповідає ГОСТ32452-2013 (EN 15270:2007). Надається гарантія 12 місяців.
Комплект постачання:
- Пелетний котел 60кВт у зборі з пальником, система шнекового попелу видалення;
- відкатний контейнер збору золи - комплект;
- інтернет-модуль Eco-Net
- датчик погоди;
- датчик температури дим газів;
- датчик температури обратки котлу;
- подає шнековий транспортер - 2 м;
- гофрована труба ПВХ - 1 м;
- контролер з управління пелетним пальником;
- документація.
Устаткування для пелетних котелень
Пристрої та модулі, що підвищують рівень автономності системи опалення:
- комплекти обв'язки з триходовим або чотириходовим клапаном інтегровані в систему управління котлу;
- бункери для подачі та зберігання пелети;
- кімнатний сенсорний регулятор EcoSter;
- додаткові датчики температури.
Проконсультуйтеся про особливості розгортання опалювальних контурів та підключення у наших фахівців.

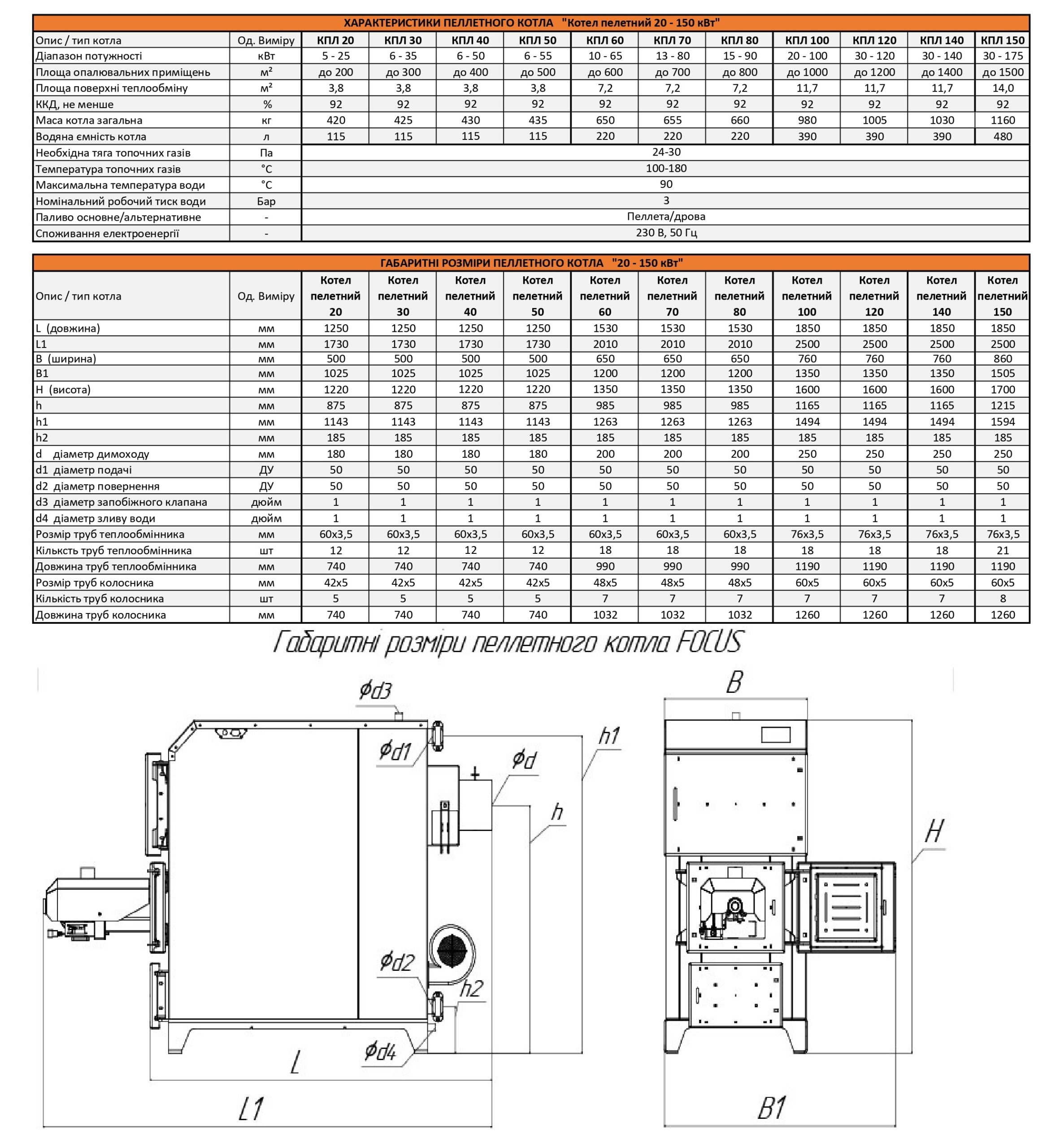

Габарити
Вказані в кожній позиції окремо.
Діаметр димоходу
220 мм
Вимоги до приміщення котельні
При проектуванні необхідно дотримуватися вимог:
- МДНАОП 0.001.26-96;
- ДБН В.2.5-ХХ: 20ХХ;
- СНиП 2.04.05-91 «Опалення, вентиляція та кондиціонування»;
- СНиП II-35-76 «Котельні установки».
